تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Qifan
إصدار الشهادات: ISO9001, CE, CCC, RoHS, VDE
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: usd3-8/meter

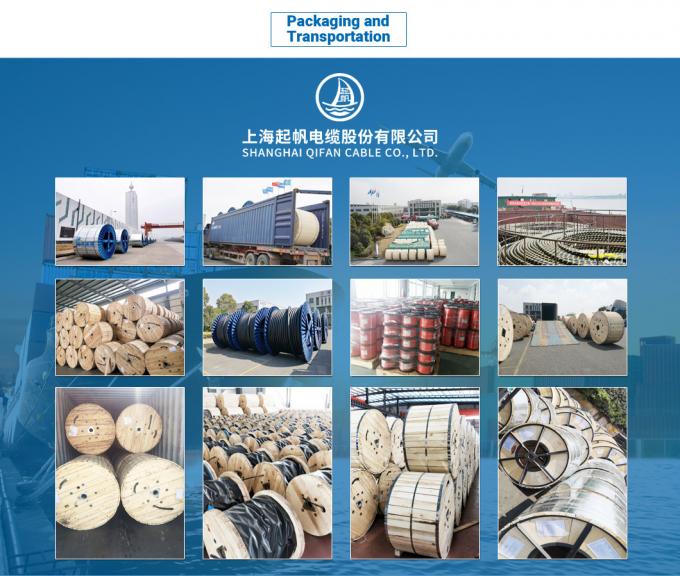

تفاصيل التغليف: براميل خشبية تفاصيل التغليف التعبئة الداخلية: بكرة خشبية، بكرة بلاستيكية، وبكرة ورق التغليف الخارجي:
وقت التسليم: 30-45days
شروط الدفع: D / A ، D / P ، L / C ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 50000 ألف متر/ شهر
النموذج رقم: |
DJYPVP-32 |
الشكل المادي: |
سلك دائري |
مجموعة من تطبيق: |
مقاوم للهب |
العلامة التجارية: |
كيفان |
مقاوم النار: |
إيك 60331 |
مدرعة: |
سوا ستا |
مراقبة الجودة: |
206 |
العاملين: |
3048 |
جوهر: |
1 زوج إلى 50 زوجًا، 2 كور إلى 61 كور |
شاشة: |
نحاس المنيوم |
مضاد للإشتعال: |
IEC 60332 |
معيار: |
IEC BS En ASTM Icea AS/NZS |
حزمة النقل: |
طبل الدوار |
المواصفات: |
0.5-2.5 ملم2 |
العلامة التجارية: |
كيفان |
الأصل: |
الصين |
الرمز السريع: |
8544492100 |
القدرة على العرض: |
50000 كم/شهر |
النوع: |
معزول |
نوع الموصل: |
صلب النحاس الناعم |
التطبيق: |
تحت الأرض، كابل الصك، كابل التحكم |
المواد موصل: |
نحاس |
غمد المواد: |
مادة بي.في.سي |
مادة العزل: |
بولي كلوريد الفينيل، بي، XLPE |
عينات: |
دولار أمريكي 0/قطعة 1 قطعة (الحد الأدنى للطلب) | طلب عينة |
النموذج رقم: |
DJYPVP-32 |
الشكل المادي: |
سلك دائري |
مجموعة من تطبيق: |
مقاوم للهب |
العلامة التجارية: |
كيفان |
مقاوم النار: |
إيك 60331 |
مدرعة: |
سوا ستا |
مراقبة الجودة: |
206 |
العاملين: |
3048 |
جوهر: |
1 زوج إلى 50 زوجًا، 2 كور إلى 61 كور |
شاشة: |
نحاس المنيوم |
مضاد للإشتعال: |
IEC 60332 |
معيار: |
IEC BS En ASTM Icea AS/NZS |
حزمة النقل: |
طبل الدوار |
المواصفات: |
0.5-2.5 ملم2 |
العلامة التجارية: |
كيفان |
الأصل: |
الصين |
الرمز السريع: |
8544492100 |
القدرة على العرض: |
50000 كم/شهر |
النوع: |
معزول |
نوع الموصل: |
صلب النحاس الناعم |
التطبيق: |
تحت الأرض، كابل الصك، كابل التحكم |
المواد موصل: |
نحاس |
غمد المواد: |
مادة بي.في.سي |
مادة العزل: |
بولي كلوريد الفينيل، بي، XLPE |
عينات: |
دولار أمريكي 0/قطعة 1 قطعة (الحد الأدنى للطلب) | طلب عينة |

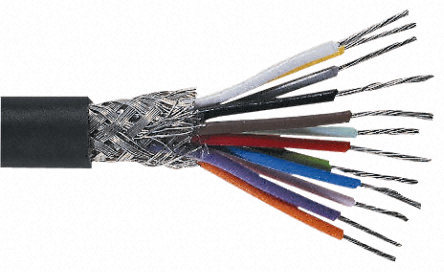

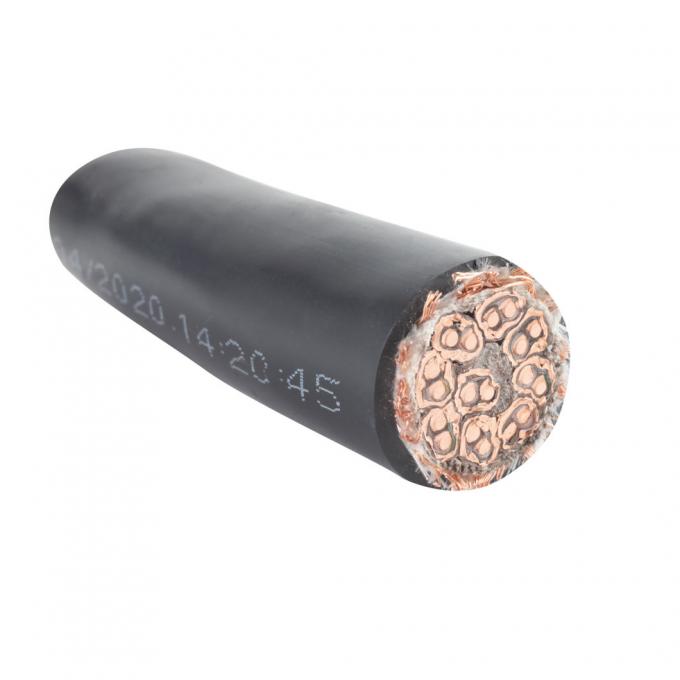

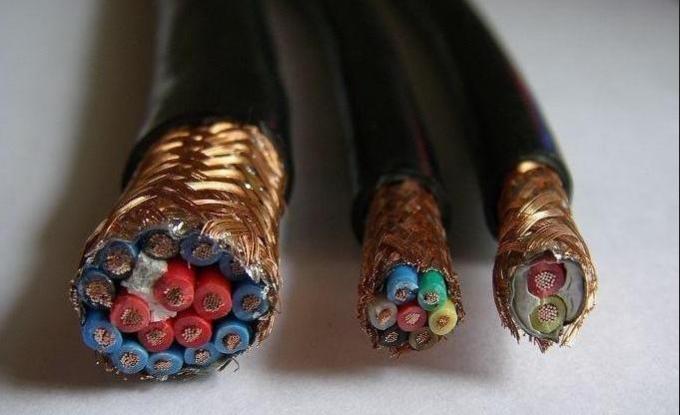

PVC PE XLPE معزول معزول SWA مدرع مقاومة للحريق ضد اللهب جهاز كابل التحكم كابل التحكم
1المعايير:
تصنيع وفقاً لمعيار BS 5308،BS EN 50288-7،IEC 60502-1

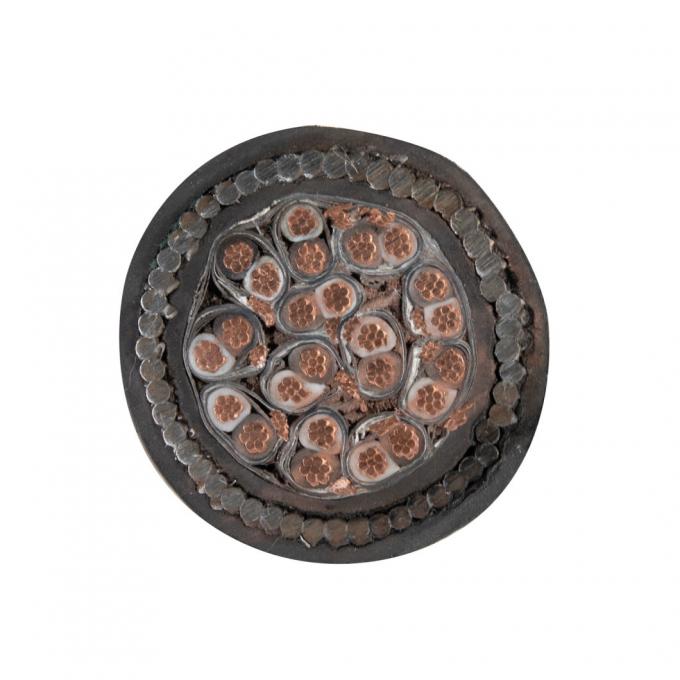

2هيكل الكابل:Sالهيكل:
2.1 الجهد الاسمي: 300/500 فولت، 600/1000 فولت
2.2 الموصل: أسلاك النحاس / أسلاك النحاس المقلدة، الفئة 1، الفئة 2، الفئة 5
2العزل: PVC / PE / XLPE
2.4 الكابلات: اثنين أو ثلاثة من النواة المتشابكة (زوج أو ثلاث)
2.5 الدرع الفردي (إذا لزم الأمر): شريط بلاستيكي مع سلك تصريف
2.6 الدرع الكلي: شريط بلاستيكي مع سلك تصريف
2.7 الغطاء الداخلي (يمكن تطبيقه إذا كانت هناك طبقة درع): PVC / PE
2.8 طبقة الدرع: أسلاك الفولاذ المغلفة / شريط فولاذي
2.9 الغطاء الخارجي: PVC/PE/LSHF
2.10 خصائص أخرى: مقاومة للزيت، مضادة للحريق، مضادة للتآكل، الأشعة فوق البنفسجية، الخ.
4الخصائص الفيزيائية والحرارية
موصل: النحاس الصلب المفروم من الفئة 1 أو النحاس العادي المفروم من الفئة 2 أو النحاس الرقيق المرن من الفئة 5
الجهد القياسي: 300 فولت / 300 فولت
فولتاج الاختبار:1200 فولت
نطاق درجة الحرارة أثناء التشغيل (الحالة الثابتة): -30°C - +90°C
نطاق درجة الحرارة أثناء التثبيت (الحالة المتنقلة): -5°C - +50°C
الحد الأدنى لقطر الانحناء: 10 × القطر الإجمالي
5البيانات الكهربائية
| قائد | العزل | القدرة المتبادلة | |
| القسم العرضي الاسمي | المقاومة | المقاومة | |
| عند 20 درجة مئوية | عند 20 درجة مئوية | ||
| ماكس. | دقيقة | ماكس. | |
| ملم2 | أوم/كم | محم.كم | pF/m |
| 0.5 | 36.7 | 5000 | 115 |
| 0.75 | 25 | 5000 | 115 |
| 1 | 18.5 | 5000 | 115 |
| 1.5 | 12.3 | 5000 | 115 |
6.بارامتر الكابل:
| الرقم x2 × القطع العرضي | سمك العزل الاسمي | سمك الغلاف الخارجي الاسمي | القطر الاسمي الكلي | تقريباً، الوزن |
| رقم x2xmm2 | ملم | ملم | ملم | كغ/كيلومتر |
| 0.5 ملم 2، متعددة الأزواج | ||||
| 2x2x0.5 | 0.35 | 0.9 | 8.7 | 84 |
| 4x2x0.5 | 0.35 | 1 | 10.2 | 120 |
| 5x2x0.5 | 0.35 | 1 | 11.2 | 145 |
| 6x2x0.5 | 0.35 | 1 | 12.1 | 171 |
| 8x2x0.5 | 0.35 | 1.1 | 13.1 | 212 |
| 10 × 2 × 0.5 | 0.35 | 1.2 | 15.1 | 266 |
| 12x2x0.5 | 0.35 | 1.2 | 15.7 | 287 |
| 16x2x0.5 | 0.35 | 1.2 | 17.8 | 387 |
| 20x2x0.5 | 0.35 | 1.3 | 19.7 | 463 |
| 24×2×0.5 | 0.35 | 1.4 | 21.5 | 554 |
| 0.75ملم2، متعددة الأزواج | ||||
| 2x2x0.75 | 0.38 | 1 | 9.7 | 101 |
| 3x2x0.75 | 0.38 | 1 | 11.2 | 152 |
| 4x2x0.75 | 0.38 | 1.1 | 12.5 | 177 |
| 5x2x0.75 | 0.38 | 1.1 | 13.6 | 224 |
| 8x2x0.75 | 0.38 | 1.1 | 14.4 | 269 |
| 10 × 2 × 0.75 | 0.38 | 1.2 | 16.6 | 335 |
| 12x2x0.75 | 0.38 | 1.2 | 17.4 | 376 |
| 16x2x0.75 | 0.38 | 1.3 | 19.8 | 485 |
| 20x2x0.75 | 0.38 | 1.4 | 22 | 589 |
| 24×2×0.75 | 0.38 | 1.5 | 24 | 713 |
| 1.0 ملم 2، متعددة الأزواج | ||||
| 2x2x1.0 | 0.4 | 1 | 10.4 | 117 |
| 3x2x1.0 | 0.4 | 1 | 12.1 | 174 |
| 4x2x1.0 | 0.4 | 1.1 | 13.5 | 220 |
| 5x2x1.0 | 0.4 | 1.1 | 14.7 | 257 |
| 8x2x1.0 | 0.4 | 1.2 | 15.8 | 324 |
| 10 × 2 × 1.0 | 0.4 | 1.2 | 18 | 403 |
| 12x2x1.0 | 0.4 | 1.3 | 19 | 456 |
| 16x2x1.0 | 0.4 | 1.3 | 21.5 | 603 |
| 20x2x1.0 | 0.4 | 1.4 | 23.9 | 721 |
| 24×2×10 | 0.4 | 1.5 | 26.1 | 866 |
| 1.5 ملم 2، متعددة الأزواج | ||||
| 2x2x1.5 | 0.45 | 1 | 11.8 | 158 |
| 3x2x1.5 | 0.45 | 1.1 | 13.9 | 243 |
| 4x2x1.5 | 0.45 | 1.2 | 15.5 | 290 |
| 5x2x1.5 | 0.45 | 1.2 | 16.9 | 358 |
| 8x2x1.5 | 0.45 | 1.3 | 18.2 | 447 |
| 10 × 2 × 1.5 | 0.45 | 1.4 | 21 | 550 |
| 12x2x1.5 | 0.45 | 1.4 | 21.9 | 625 |
| 16x2x1.5 | 0.45 | 1.5 | 25.1 | 831 |
| 20x2x1.5 | 0.45 | 1.6 | 27.8 | 1007 |
| 24×2×15 | 0.45 | 1.7 | 30.4 | 1223 |
