1600mm2 واحد النواة النحاس / الألومنيوم XLPE كابل الطاقة عالية الجهد

1المنتجات تتوافق بشكل رئيسي مع معيار IEC 62067 ، ويمكن أيضا أن تنتج وفقا لمتطلبات OEM ومعايير أخرى ، مثل معيار BS ، DIN ، ASTM ، الخ.

درجة الجهد تصل إلى 220kv ، ويمكن أن تكون مساحة القسم العرضي تصل إلى 2500 ملم مربع (موصل النحاس أو الألومنيوم). درجة حرارة التشغيل طويلة الأمد للموصول هي 90 درجة. في الدائرة المختصرة ، يمكن أن يكون الموصول في حالة حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوث حدوثيجب أن تكون أعلى درجة حرارة الموصل لا تزيد عن 250 درجة.

2-بناء موجز:
قلب واحد
موصل من النحاس أو الألومنيوم
شاشة الموصل
عزل XLPE
الشاشة العازلة
الغلاف المصفوف بالألومنيوم، الغلاف المموج الغلاف الألومنيوم، غلاف الرصاص أو الغلاف المموج النحاسي
غلاف PVC أو PE

3- ظروف التثبيت: للتربة تحت الأرض مع ارتفاعات مختلفة كبيرة، تكون قادرة على تحمل القوة الميكانيكية الخارجية وقوة سحب معتدلة

4أجهزة الكهرباء عالية الجهد
قائد
يجب أن يكون الموصل من أسلاك نحاسية أو ألومنيومية مستديرة ومدمجة. يجب أن تكون مقاومة كل موصل عند درجة حرارة 20 درجة مئوية وفقاً لمعيار IEC 60228.يجب أن تكون سطح الموصل نظيفة وخالية من أي جزيئات غريبة، والتي قد تلوث العزل أو تسبب ضغط المجال الكهربائي العالي في شاشة الموصل.

شاشة الموصل، العزل وشاشة العزل



يجب أن يتم طحن شاشة الموصل والعزل وشاشة العزل عن طريق طريقة الطحن المزدوج المزدوج.يجب أن يتم إنتاج العزل الرئيسي لـ XLPE والشاشة العازلة عن طريق الطحن الثلاثي والتجفيف الجاف.
Conductor screen shall consist of semi-conducting tapes applied over the conductor and a continuous layer of extruded semiconducting XLPE compound covering the entire surface area of the conductor and firmly bonded to the inner surface of the insulation.
يجب أن يكون العزل XLPE ويتم تطبيقه عن طريق الطحن ويتم ربطه معًا لتشكيل طبقة مضغوطة ومتجانسة وفقًا للمعايير المحددة.يجب أن تكون المادة العازلة من خليط من البولي إيثيلين النظيف المناسب للترابط المتقاطع (XLPE).
يجب أن يتكون الشاشة العازلة من طبقة من المركب الحراري شبه الموصل غير القابل للازالة.

بعد الطحن الثلاثي ، يتم إزالة النواة المعزولة من الغاز لإزالة المنتجات الثانوية في النواة من عملية الربط المتقاطع.

ملابس السرير
يجب وضع أشرطة نصف موصلة لحجب المياه (أشرطة قابلة للانتفاخ) على الشاشة العازلة لمنع اختراق المياه الطولية بين الشاشة العازلة والغلاف المعدني.يجب أن يغطي الشريط المنتفخ مساحة سطح الشاشة العازلة بأكملها.

غلاف معدني
غطاء من الألومنيوم، غطاء من الألومنيوميجب وضع غطاء رصاص أو غطاء ناعم من النحاس على الشريط الحاجز للماء شبه الموصل لاستيعاب ضغط الماء الجذري المطلوب وحماية قلب العزل.

الغطاء الخارجي
يجب أن تكون الغطاء الخارجي من طبقة مطبقة من PVC أسود اللون. يجب أن تكون مقاومة كيميائية عالية وتتحمل القوة الميكانيكية أثناء التصنيع والنقل والتركيب والتشغيل.
الطبقة الموصلة الخارجية
يجب أن يتم تطبيق طبقة من الجرافيت على الغلاف العلوي لإجراء اختبار الجهد المتزامن.









فانغ يو (شنغهاي) تكنولوجيا الأتمتة المحدودة أيضا تصدر إلى أكثر من 50 دولة ومنطقة مثل أستراليا وألمانيا والولايات المتحدة والفلبين ومنغوليا وسنغافورة واليمن،والإمارات العربية المتحدةفي عام 2021 ، تم تصنيف Qifan Cable ضمن أفضل 20 شركة تنافسية في صناعة الأسلاك والكابلات في الصين وأفضل 100 شركة في شنغهاي.



فانغ يو (شنغهاي) شركة تكنولوجيا الأتمتة المحدودة لقد اجتاز الكابل شهادة نظام إدارة الجودة ISO9001، شهادة نظام إدارة البيئة ISO14001،شهادة نظام إدارة الصحة والسلامة المهنية ISO45001، وشهادة نظام إدارة الطاقة ISO50001 ، وشهادة نظام إدارة التكامل اثنين. كما حصل على لقب المصنع الأخضر الوطني.



الأسئلة الشائعة

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

1من نحن؟

فانغ يو (شنغهاي) تكنولوجيا الأتمتة المحدودة ، مقرها في شنغهاي ، الصين ، بدءا من عام 2006 ، هي شركة مهنية متخصصة في بيع كابلات الطاقة والمنتجات ذات الصلة.نحن نتصرف كمركز التسويق في الخارج لـ (كيفان كيبل).



2كيف نضمن الجودة؟

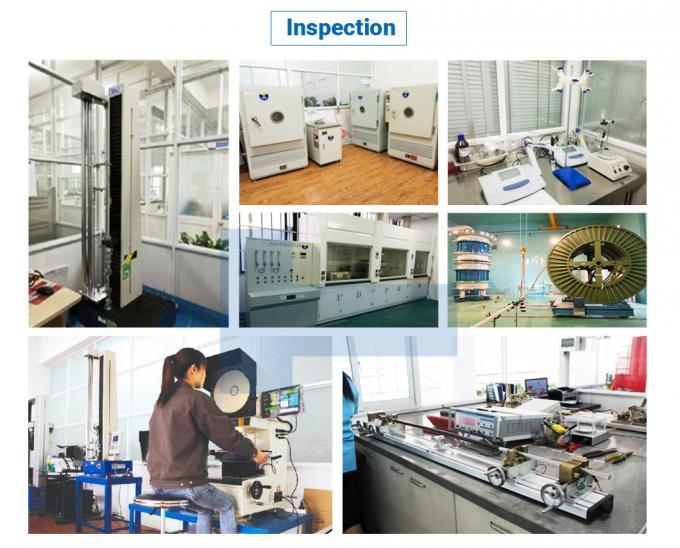

دائماً عينة ما قبل الإنتاج قبل الإنتاج الضخم دائماً التفتيش النهائي قبل الشحن



3ماذا يمكنك أن تشتري منا؟

كابل طاقة ، منتجات شهادة UL ، كابل مقاوم للحريق ، كابل غواصي ، كابل ABC ، سلك بناء ، كابل شمسي ، كابل مطاطي ، كابل التحكم الكهربائي ، كابل الاتصالات الرقمية ، كابل عازل معدني,أسلاك و كابلات خاصة، كابلات عازلة من الهواء، كابلات مقاومة لدرجات الحرارة العالية،

كابلات الطاقة الشمسية،كابلات الكهرباء المعزولة من نوع XLPE،كابلات الكمبيوتر،أسلاك الألومنيوم المتقطعة،أسلاك وكابلات معزولة من PVC،كابلات الاتصالات الرقمية،الخ



4لماذا يجب أن تشتري منا وليس من الموردين الآخرين؟

لسنوات عديدة، كنا نركز على البحث والتطوير من الأسلاك والكابلات المنتجات. لدينا فريق البحث والتطوير لديها أكثر من عشر سنوات من الخبرة.جميع منتجاتنا تنتج مباشرة من المصنعنحن نقبل OEM و ODM!



5ما هي الخدمات التي يمكننا تقديمها؟

شروط التسليم المقبولة: FOB ، CFR ، CIF ، EXW ، FAS ، CIP ، FCA ، CPT ، DEQ ، DDP ، DDU ،



6هل يمكنني الحصول على عينات؟

يشرفنا أن نقدم لك العينات، يتم توفير العينات مجانا، ولكن تحتاج إلى دفع ثمن الشحن السريع. إذا كان لديك حساب بريد، يمكنك إرسال بريد لجمع العينات.



7ما هي طريقة التعبئة الخاصة بك؟ هل يمكنني الحصول على الحزمة المخصصة؟

لدينا حزمة تصدير قياسية. لمزيد من التفاصيل حول الحزمة المخصصة، يرجى الاتصال بنا.
