تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Qifan
إصدار الشهادات: ISO, CCC, CE, RoHS, VDE
رقم الموديل: 336 ACSR
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: usd3-8/meter
تفاصيل التغليف: براميل خشبية تفاصيل التغليف التعبئة الداخلية: بكرة خشبية، بكرة بلاستيكية، وبكرة ورق التغليف الخارجي:
وقت التسليم: 30-45days
شروط الدفع: D / A ، D / P ، L / C ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 50000 ألف متر/ شهر
رقم الطراز: |
336 ACSR |
مادة العزل: |
لا.. |
غمد المواد: |
لا.. |
شكل المادة: |
أسلاك مستديرة |
المواد الأساسية الأسلاك: |
الفولاذ |
النموذج: |
336 ACSR |
العلامة التجارية: |
كيفان |
وضع: |
336 ACSR |
حزمة النقل: |
طبلة |
المواصفات: |
336 ACSR |
العلامة التجارية: |
كيفان |
الأصل: |
الصين |
الرمز السريع: |
7614100000 |
القدرة على العرض: |
100000 كم/شهر |
مجموعة حجم: |
1100.00 سم * 1100.00 سم * 1100.00 سم |
وزن العبوة الإجمالي: |
10000.000 كجم |
تكلفة الشحن: |
يتم التفاوض |
التطبيق: |
تكاليف غير مباشرة |
الجهد: |
كابل عالي الجهد |
حاضِر: |
كابل تيار مستمر |
عينات: |
دولار أمريكي 0/قطعة 1 قطعة (الحد الأدنى للطلب) | |
رقم الطراز: |
336 ACSR |
مادة العزل: |
لا.. |
غمد المواد: |
لا.. |
شكل المادة: |
أسلاك مستديرة |
المواد الأساسية الأسلاك: |
الفولاذ |
النموذج: |
336 ACSR |
العلامة التجارية: |
كيفان |
وضع: |
336 ACSR |
حزمة النقل: |
طبلة |
المواصفات: |
336 ACSR |
العلامة التجارية: |
كيفان |
الأصل: |
الصين |
الرمز السريع: |
7614100000 |
القدرة على العرض: |
100000 كم/شهر |
مجموعة حجم: |
1100.00 سم * 1100.00 سم * 1100.00 سم |
وزن العبوة الإجمالي: |
10000.000 كجم |
تكلفة الشحن: |
يتم التفاوض |
التطبيق: |
تكاليف غير مباشرة |
الجهد: |
كابل عالي الجهد |
حاضِر: |
كابل تيار مستمر |
عينات: |
دولار أمريكي 0/قطعة 1 قطعة (الحد الأدنى للطلب) | |

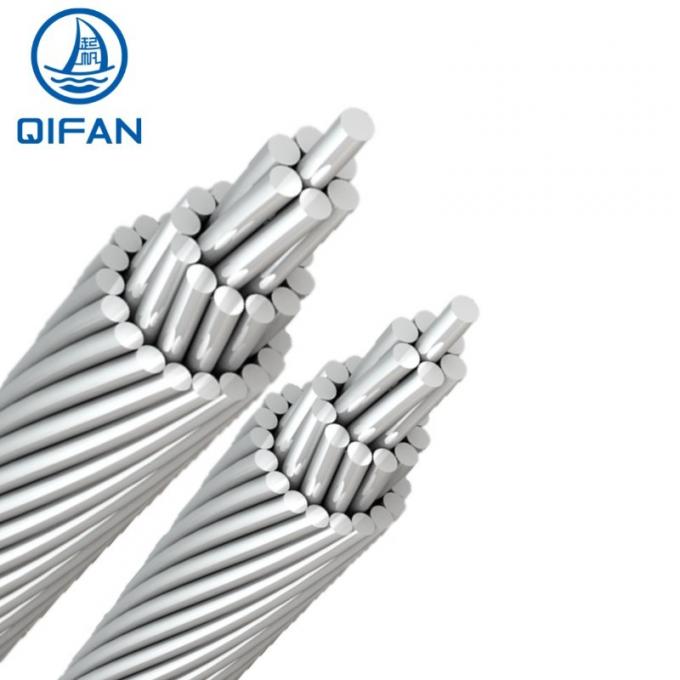

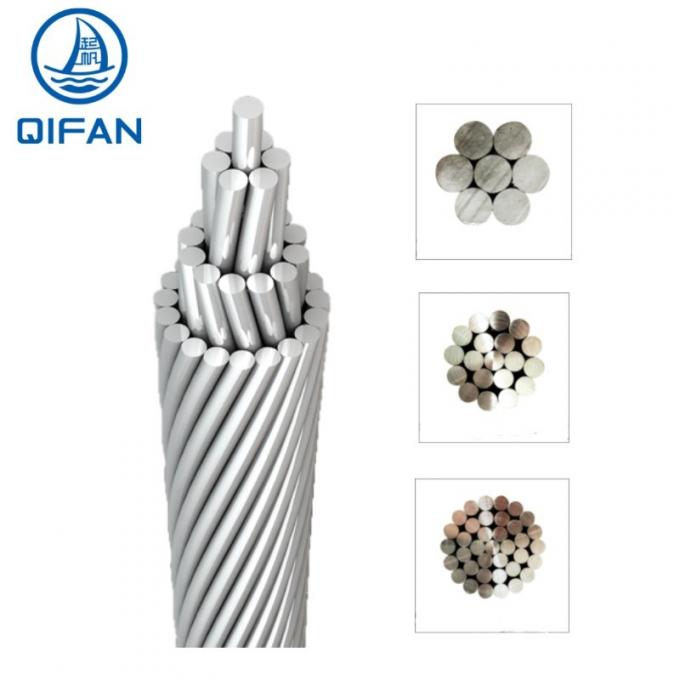

الصلب المقوى من الألومنيوم 336 ACSR
| وحدات مترية ASTM-B 232/B 232M | ||||||||||
| الاسم الرمزي | الحجم | التشنج | القسم | بشكل عام قطرها |
قائد الوزن |
مقيّم القوة |
||||
| لا x Ømm | ملم2 | ملم | كغ/كيلومتر | |||||||
| AWG-MCM | (آل) | الفولاذ | إجمالي | (آل) | إجمالي | النواة | إجمالي | (آل) | kN | |
| تركيا | 6 | 6X1،68 | 1x1,68 | 15,52 | 13,3 | 5,04 | 1,68 | 53,8 | 36,5 | 5,295 |
| (سوان) | 4 | 6X2،12 | 1 × 2،12 | 24,71 | 21,18 | 6,36 | 2,12 | 85,4 | 58 | 8,28 |
| سوانات | 4 | 7X1،96 | 1 × 2،61 | 26,47 | 21,12 | 6,53 | 2,61 | 99,7 | 58 | 10,5 |
| الـ (سبارو) | 2 | 6X2،67 | 1 × 2،67 | 39,2 | 33,6 | 8,01 | 2,67 | 135,9 | 92,3 | 12,68 |
| الـ SPARATE | 2 | 7X2،47 | 1X3،30 | 42,09 | 33,54 | 5,24 | 3,3 | 158,8 | 92,3 | 6,2 |
| (روبن) | 1 | 6X3،00 | 1X3،00 | 49,48 | 42,41 | 9 | 3 | 171,4 | 116,4 | 15,8 |
| (راين) | 1/0 | 6X3،37 | 1X3،37 | 62,44 | 53,52 | 10,11 | 3,37 | 216,1 | 146,7 | 19,49 |
| الـ QUAIL | 2/0 | 6X3،78 | 1X3،78 | 78,55 | 67,33 | 11,34 | 3,78 | 272,5 | 185 | 23,63 |
| حمامة | 3/0 | 6X4،25 | 1 × 4،25 | 99,31 | 85,12 | 12,75 | 4,25 | 343,5 | 233,2 | 29,46 |
| البطريق | 4/0 | 6X4،77 | 1X4،77 | 125,09 | 107,22 | 14,31 | 4,77 | 433,2 | 294,2 | 37,16 |
| الشمع | 266,8 | 18X3،09 | 1X3،09 | 142,5 | 135 | 15,45 | 3,09 | 431,6 | 372,9 | 30,62 |
| بارتريج | 266,8 | 26×257 | 7X2،00 | 156,9 | 134,9 | 16,28 | 6 | 546,1 | 374,3 | 50,28 |
| أورستريتش | 300 | 26×273 | 7X2،12 | 176,9 | 152,2 | 17,28 | 6,36 | 614,6 | 421,3 | 56,52 |
| (ميرلين) | 336,4 | 18X3،47 | 1X3،47 | 179,7 | 170,2 | 17,35 | 3,47 | 543,2 | 469,7 | 38,36 |
| لينيت | 336,4 | 26×289 | 7X2،25 | 198,4 | 170,6 | 18,31 | 6,75 | 689 | 472,2 | 62,75 |
| أوريول | 336,4 | 30×2,69 | 7X2،69 | 210,3 | 170,5 | 18,83 | 8,07 | 784,3 | 473,2 | 76,98 |
| (شيكادي) | 397,5 | 18X3،77 | 1X3،77 | 212,1 | 200,9 | 18,85 | 3,77 | 642,9 | 555,5 | 44,23 |
| برانت | 397,5 | 24X3،27 | 7X2،18 | 227,7 | 201,6 | 19,62 | 6,54 | 762 | 558,1 | 64,97 |
| البيانات الدولية | 397,5 | 26×314 | 7X2،44 | 234 | 201,3 | 19,88 | 7,32 | 814,0 | 558,2 | 72,53 |
| الـ (LARK) | 397,5 | 30×2,92 | 7X2،92 | 247,8 | 200,9 | 20,44 | 8,76 | 927,1 | 555,1 | 90,3 |
| الباليكان | 477 | 18×414 | 1X4،14 | 255,8 | 242,3 | 20,7 | 4,14 | 770,9 | 666,4 | 52,51 |
| فليكر | 477 | 26×358 | 7X2،39 | 273 | 241,6 | 21,19 | 7,17 | 915,2 | 670,1 | 76,54 |
| (هوك) | 477 | 26×344 | 7X2،67 | 280,8 | 241,6 | 21,77 | 8,01 | 977,7 | 669,7 | 86,77 |
| (هين) | 477 | 30X3،20 | 7X3،20 | 297,6 | 241,3 | 22,4 | 9,6 | 1.111,7 | 671 | 105,91 |
| (أوسبري) | 556,5 | 18×447 | 1X4،47 | 298,2 | 282,5 | 22,35 | 4,47 | 898,9 | 777 | 60,96 |
| الببغاء | 556,5 | 24X3،87 | 7X2،58 | 318,9 | 282,3 | 23,22 | 7,74 | 1.067,0 | 781,6 | 88,11 |
| الحمامة | 556,5 | 26×372 | 7X2،89 | 328,5 | 282,6 | 23,55 | 6,67 | 1.140,0 | 781,3 | 105,57 |
| النسر | 556,5 | 27X3،30 | 7X3،46 | 347,9 | 282,1 | 24,27 | 1,38 | 1.297,7 | 983,2 | 123,71 |
| البازلاء | 605 | 24X4،03 | 7X2،65 | 345,9 | 306,1 | 24,19 | 8,07 | 1.160,8 | 849,8 | 96,12 |
| (سكواب) | 605 | 26×387 | 7X3،01 | 355,6 | 305,8 | 24,51 | 9,03 | 1.239,7 | 849,8 | 108,13 |
| (فودك) | 605 | 30X3،61 | 7X3،61 | 378,8 | 307,1 | 25,27 | 10,83 | 1.410,8 | 851,2 | 128,6 |
| تيل | 605 | 30X3،61 | 19×216 | 376,1 | 307,1 | 25,24 | 10,8 | 1.398,9 | 851,5 | 135,5 |
| (كينغبيرد) | 636 | 18×478 | 1 × 4،78 | 340,9 | 323 | 23,9 | 4,78 | 1.026,9 | 887,4 | 69,86 |
| التدخين | 636 | 24×4،14 | 7 × 2،76 | 365 | 323,1 | 24,84 | 8,28 | 1.281,8 | 892,9 | 97,9 |
| (غروسبيك) | 636 | 26 × 3،97 | 7 × 3،09 | 321,8 | 251,5 | 9270 | 1.302,2 | 892,6 | 483 | 1.302,2 |
| الـ (سكوتر) | 636 | 30×3,70 | 7 × 3،70 | 397,9 | 322,6 | 25,9 | 11,1 | 1.477,8 | 891,4 | 135,27 |
| إيغريت | 636 | 30×3,70 | 19 × 2،22 | 396,1 | 322,6 | 25,9 | 11,1 | 1.470,3 | 895 | 140,17 |
| SWIFT | 636 | 36 × 3،38 | 1 × 3،38 | 332 | 323 | 23,66 | 3,58 | 958,4 | 888,4 | 61,41 |
| فلامينغو | 666,6 | 24×4،23 | 7 × 2،82 | 381 | 337,3 | 25,38 | 8,46 | 1.276,9 | 935,2 | 105,46 |
| غانيت | 666,6 | 26×407 | 7 × 3،16 | 393,2 | 338,3 | 25,76 | 9,48 | 1.364,7 | 936,1 | 117,48 |
| صامتة | 715,5 | 24X4،39 | 7X2،92 | 410,2 | 363,3 | 26,32 | 8,76 | 1.372,1 | 1.004,5 | 113,47 |
| النجمة | 715,5 | 26×421 | 7X3،28 | 421 | 361,9 | 26,68 | 9,84 | 1.465,9 | 1.004,5 | 126,37 |
| الحمراء | 715,5 | 30X3،92 | 19×235 | 444,5 | 362,1 | 27,43 | 11,75 | 1.653,4 | 1.007,1 | 153,96 |
| كوكو | 795 | 24X4،62 | 7X3،08 | 454,5 | 402,3 | 27,72 | 9,24 | 1.522,4 | 1.115,2 | 124,15 |
| (درايك) | 795 | 26×444 | 7X3،45 | 468 | 402,6 | 28,11 | 10,35 | 1.628,1 | 1.115,8 | 140,17 |
| كوت | 795 | 36×377 | 1X3،77 | 413,1 | 401,9 | 26,39 | 3,77 | 1.198,0 | 1.110,2 | 74,76 |
| تيرن | 795 | 45X3،38 | 7X2،25 | 431,6 | 403,8 | 27,03 | 6,75 | 1.333,4 | 1.116,1 | 98,34 |
| (كوندور) | 795 | 54X3،08 | 7X3،08 | 454,5 | 402,3 | 27,72 | 9,24 | 1.513,9 | 1.116,1 | 125,48 |
| الملارد | 795 | 30×414 | 19×248 | 495,6 | 403,8 | 28,96 | 12,4 | 1.837,9 | 1.118,7 | 170,87 |
| (رودي) | 900 | 45X3،59 | 7X2،40 | 487,2 | 455,5 | 28,74 | 7,2 | 1.510,5 | 1.263,5 | 108,58 |
| الكاناري | 900 | 54X3،28 | 7X3،28 | 515,4 | 456,3 | 29,52 | 9,84 | 1.724,8 | 1.263,5 | 141,95 |
| طائر القط | 954 | 36X414 | 1 × 4،14 | 498,1 | 484,6 | 28,98 | 4,14 | 1.437,6 | 1.333,4 | 88,11 |
| السكك الحديدية | 954 | 45X3،70 | 7X2،47 | 517,3 | 483,8 | 29,61 | 7,41 | 1.599,8 | 1.339,4 | 115,25 |
| الكاردينال | 954 | 54X3،38 | 7X3،38 | 547,3 | 484,5 | 30,42 | 10,14 | 1.829,0 | 1.339,8 | 150,4 |
| (تاناجر) | 1.033,5 | 36X430 | 1X4،30 | 537,3 | 522,8 | 30,1 | 4,3 | 1.556,6 | 1.433,5 | 95,23 |
| أورتولان | 1.033,5 | 45X3،85 | 7X2،57 | 560,2 | 523,9 | 30,81 | 7,71 | 1.733,7 | 1.451,0 | 123,26 |
| (كورليف) | 1.033,5 | 54X3،52 | 7X3،52 | 593,6 | 525,5 | 31,68 | 10,56 | 1.980,8 | 1.451,0 | 162,86 |
| (بلو جاي) | 1.113,0 | 45×40 | 7X2،66 | 604,4 | 565,5 | 31,98 | 7,98 | 1.867,7 | 1.562,6 | 132,6 |
| (فينش) | 1.113,0 | 54X3،65 | 19×219 | 636,6 | 565 | 32,85 | 10,95 | 2.129,6 | 1.570,0 | 174 |
| الـ (بـونـتـينغ) | 1.192,5 | 45×414 | 7X2،76 | 647,7 | 605,8 | 33,12 | 8,28 | 2.000,1 | 1.674,2 | 142,4 |
| غراكل | 1.192,5 | 54X3،77 | 19×227 | 679,7 | 602,8 | 33,97 | 11,35 | 2.281,4 | 1.681,7 | 186,45 |
| سكاي لارك | 1.272,0 | 36X478 | 1X4،78 | 664 | 646 | 33,46 | 4,78 | 1.916,8 | 1.776,9 | 117,48 |
| مرير | 1.272,0 | 45×427 | 7X2،85 | 489,1 | 644,4 | 34,17 | 8,55 | 2.134,1 | 1.785,8 | 151,74 |
| الـ (فيزان) | 1.272,0 | 54X3،90 | 19×234 | 726,8 | 645,1 | 35,1 | 11,7 | 2.423,5 | 1.783,8 | 199,96 |
| ديبرف | 1.351,5 | 45×440 | 7X2،93 | 731,4 | 684,2 | 35,19 | 8,79 | 2.266,5 | 1.898,5 | 161,08 |
| مارتن | 1.351,5 | 54X4،02 | 19×241 | 772,1 | 685,4 | 36,17 | 12,05 | 2.585,0 | 1.906,4 | 206,03 |
| بوبولينك | 1.431,0 | 45×453 | 7X3،02 | 775,4 | 725,3 | 36,24 | 9,06 | 2.400,4 | 2.009,1 | 170,43 |
| الـ (بلوفر) | 1.431,0 | 54X4،14 | 19×248 | 818,7 | 726,9 | 37,24 | 12,4 | 2.738,3 | 2.019,0 | 218,48 |
| لا شيء | 1.510,5 | 45×465 | 7X3،10 | 817 | 764,2 | 37,2 | 9,3 | 2.532,9 | 2.120,7 | 178,44 |
| الببغاء | 1.510,5 | 54X4،25 | 19×255 | 863,1 | 766,1 | 38,25 | 12,75 | 2.890,1 | 2.131,1 | 230,05 |
| النحلة | 1.590,0 | 45×478 | 7X3،18 | 863,1 | 807,5 | 38,22 | 9,54 | 2.666,8 | 2.232,3 | 187,78 |
| الصقر | 1.590,0 | 54X4،36 | 19×262 | 908,6 | 806,2 | 39,26 | 13,1 | 3.041,9 | 2.242,7 | 242,51 |
| (تشوكار) | 1.780,0 | 84X3،70 | 19×222 | 976,7 | 903,2 | 42,7 | 11,1 | 3.086,5 | 2.510,6 | 226,94 |
| الطائر الأزرق | 2.156,0 | 84X4،07 | 19×244 | 1.181,6 | 1.092,8 | 44,76 | 12,2 | 3.737,8 | 3.040,4 | 268,32 |
| كيوي | 2.167,0 | 72×441 | 7X2،94 | 1.147,3 | 1.099,8 | 44,1 | 8,82 | 3.427,3 | 3.056,7 | 221,6 |
| (ثريشر) | 2.312,8 | 76X443 | 19×207 | 1.235,3 | 1.711,4 | 45,79 | 10,35 | 3.760,7 | 3.262,1 | 252,3 |
| الـ (غروز) | 80,0 | 8 × 2،54 | 1 × 4،24 | 54,66 | 40,54 | 9,32 | 4,24 | 221,7 | 111,8 | 23140 |
| بيترل | 101,8 | 12 × 2،34 | 7 × 2،34 | 81,71 | 51,61 | 11,70 | 7,02 | 378,11 | 142,9 | 42280 |
| مينوركا | 110,8 | 12 × 2،44 | 7 × 2،44 | 88,84 | 56,11 | 12,20 | 7,32 | 411,6 | 155,5 | 50280 |
| القرن | 134,6 | 12 × 2،69 | 7 × 2،69 | 108,00 | 68,20 | 13,45 | 8,07 | 500,0 | 189,0 | 60520 |
| غينيا | 159,0 | 12 × 2،92 | 7 × 2،92 | 127,23 | 80,36 | 14,60 | 8,76 | 590,5 | 223,2 | 68080 |
| دوتريل | 176,9 | 12 × 3،08 | 7 × 3،08 | 141,56 | 89,41 | 15,40 | 9,24 | 656,9 | 248,4 | 76980 |
| التخدير | 190,8 | 12 × 3،20 | 12 × 3،20 | 152,81 | 96,51 | 16,00 | 9,60 | 708,8 | 267,9 | 83210 |
| (براما) | 203,2 | 16 × 2،86 | 19 × 2،48 | 194,57 | 102,79 | 18,12 | 12,40 | 1.007,2 | 285,3 | 126370 |
| كوشين | 211,3 | 12 × 3،37 | 7 × 3،37 | 169,47 | 107,04 | 16,85 | 10,11 | 785 | 296,6 | 92110 |
شهادة
شركة شانغهاي تشيفان للكابل لديها معدات إنتاج تقنية متقدمة ومعدات اختبار كاملة وجودة منتجات موثوقة وخدمة ممتازة بعد البيع.يتم إنتاج المنتجات وفقا صارمة لمعايير GB، ICE، BS ومعايير أخرى. لقد اجتازت شهادة نظام الجودة ISO9001-2008، 14001-2004 شهادة نظام البيئة،28001-2001 شهادة نظام إدارة الصحة والسلامة في العمل، شهادة CCC الإلزامية الوطنية، وحصلت على ترخيص إنتاج المنتجات الصناعية الوطنية.إدارات الإشراف على الجودة المحلية والبلدية مرات عديدةفي عام 2022، تم الاعتراف بها كأفضل 100 شركة تصنيع خاصة في شنغهاي
موصلات الألومنيوم المقاومة بالفولاذ (ACSR) 336 هي نوع محدد من الموصلات العلوية المستخدمة لنقل وتوزيع الطاقة الكهربائية.
موصل الألومنيوم: يتم تصنيع الموصل في المقام الأول من الألومنيوم ، والذي يوفر موصلة جيدة وخفيفة الوزن. تحمل خيوط الألومنيوم التيار الكهربائي.

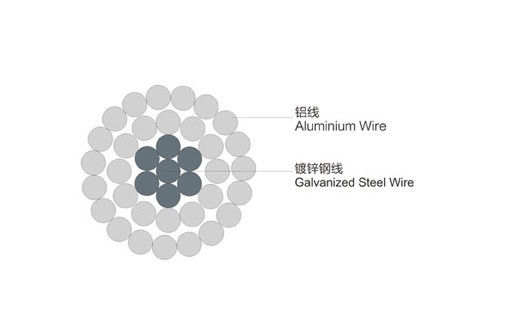

المقاومة الفولاذية: تحتوي موصلات ACSR على قلب فولاذي ، مما يوفر قوة إضافية ودعمًا ميكانيكيًا للموصي. يتم وضع خيوط الفولاذ في وسط الموصل.
336: الرقم 336 يمثل العدد الإجمالي لخيوط الألومنيوم والصلب في الموصل. إنه يشير إلى البناء وتكوين موصل ACSR المحدد.
تم تصميم موصلات ACSR لتحمل الإجهادات الميكانيكية التي تواجه في أنظمة نقل وتوزيع الطاقة الجوية.مزيج من الألومنيوم والصلب يوفر توازناً بين التوصيل الكهربائي والقوة الميكانيكيةيُعزّز النواة الفولاذية الخصائص الميكانيكية ويتيح زيادة التوتر والمسافات الأطول بين الهياكل الداعمة.
يتم استخدام موصل ACSR 336 المحدد عادةً لتطبيقات الجهد المتوسط إلى العالي.تم تصميم حجم ومساحة القسم العرضي للمرشد لتلبية متطلبات الحمل الكهربائي للنظام.
