تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Qifan
إصدار الشهادات: ISO9001, CCC, RoHS
رقم الموديل: AAC ديزي
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: usd3-8/meter
تفاصيل التغليف: براميل خشبية تفاصيل التغليف التعبئة الداخلية: بكرة خشبية، بكرة بلاستيكية، وبكرة ورق التغليف الخارجي:
وقت التسليم: 30-45days
شروط الدفع: D / A ، D / P ، L / C ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 50000 ألف متر/ شهر
رقم الطراز: |
AAC ديزي |
شكل المادة: |
أسلاك مستديرة |
مجموعة من تطبيق: |
خط نقل الطاقة |
العلامة التجارية: |
كيفان |
الضمان: |
10 سنوات |
مراقبة الجودة: |
200 |
اللون: |
الفضة |
حزمة النقل: |
بكرة وطبل |
المواصفات: |
1/0 2/0 4/0 |
العلامة التجارية: |
كيفان |
الأصل: |
الصين |
الرمز السريع: |
761490000 |
القدرة على العرض: |
50 طن يوميا |
النوع: |
عارية |
نوع الموصل: |
تقطعت |
التطبيق: |
تكاليف غير مباشرة |
المواد موصل: |
الألومنيوم |
غمد المواد: |
عارية |
مادة العزل: |
عارية |
رقم الطراز: |
AAC ديزي |
شكل المادة: |
أسلاك مستديرة |
مجموعة من تطبيق: |
خط نقل الطاقة |
العلامة التجارية: |
كيفان |
الضمان: |
10 سنوات |
مراقبة الجودة: |
200 |
اللون: |
الفضة |
حزمة النقل: |
بكرة وطبل |
المواصفات: |
1/0 2/0 4/0 |
العلامة التجارية: |
كيفان |
الأصل: |
الصين |
الرمز السريع: |
761490000 |
القدرة على العرض: |
50 طن يوميا |
النوع: |
عارية |
نوع الموصل: |
تقطعت |
التطبيق: |
تكاليف غير مباشرة |
المواد موصل: |
الألومنيوم |
غمد المواد: |
عارية |
مادة العزل: |
عارية |

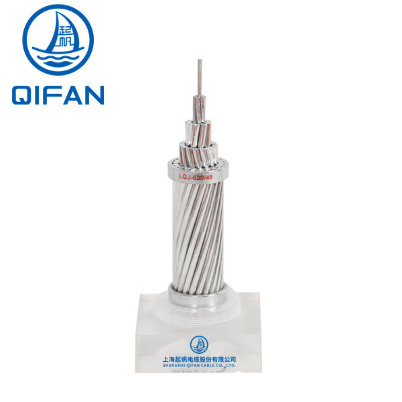

طبل ودوامة قيفان مقيد 1/0 2/0 4/0 عاري AAC 1350-H19
| رقم الرمز | مساحة | عدد الأسلاك | قطرها | الكتلة الخطية | القوة المسجلة | المقاومة القصوى لـ 20 درجة مئوية | |
| ملم2 | أسلاك | كوند. | كغ/كيلومتر | kN | Ω/km | ||
| 10 | 10 | 7 | 1.35 | 4.05 | 27.4 | 1.95 | 2.8633 |
| 16 | 16 | 7 | 1.71 | 5.12 | 43.8 | 3.04 | 1.7896 |
| 25 | 25 | 7 | 2.13 | 6.4 | 68.4 | 4.5 | 1.1453 |
| 40 | 40 | 7 | 2.7 | 8.09 | 109.4 | 6.8 | 0.7158 |
| 63 | 63 | 7 | 3.39 | 10.2 | 172.3 | 10.39 | 0.4545 |
| 100 | 100 | 19 | 2.59 | 12.9 | 274.8 | 17 | 0.2877 |
| 125 | 125 | 19 | 2.89 | 14.5 | 343.6 | 21.25 | 0.2302 |
| 160 | 160 | 19 | 3.27 | 16.4 | 439.8 | 26.4 | 0.1798 |
| 200 | 200 | 19 | 3.66 | 18.3 | 549.7 | 32 | 0.1439 |
| 250 | 250 | 19 | 4.09 | 20.5 | 687.1 | 40 | 0.1151 |
| 315 | 315 | 37 | 3.29 | 23 | 867.9 | 51.97 | 0.0916 |
| 400 | 400 | 37 | 3.71 | 26 | 1102 | 64 | 0.0721 |
| 450 | 450 | 37 | 3.94 | 27.5 | 1239.8 | 72 | 0.0641 |
| 500 | 500 | 37 | 4.15 | 29 | 1377.6 | 80 | 0.0577 |
| 560 | 560 | 37 | 4.39 | 30.7 | 1542.9 | 89.6 | 0.0515 |
| 630 | 630 | 61 | 3.63 | 32.6 | 1738.3 | 100.8 | 0.0458 |
| 710 | 710 | 61 | 3.85 | 34.6 | 1959.1 | 113.6 | 0.0407 |
| 800 | 800 | 61 | 4.09 | 36.8 | 2207.4 | 128 | 0.0361 |
| 900 | 900 | 61 | 4.33 | 39 | 2483.3 | 144 | 0.0321 |
| 1000 | 1000 | 61 | 4.57 | 41.1 | 2759.2 | 160 | 0.0289 |
| 1120 | 1120 | 91 | 3.96 | 43.5 | 3093.5 | 179.2 | 0.0258 |
| 1250 | 1250 | 91 | 4.18 | 46 | 3452.6 | 200 | 0.0231 |
| 1400 | 1400 | 91 | 4.43 | 48.7 | 3866.9 | 224 | 0.0207 |
| 1500 | 1500 | 91 | 4.58 | 50.4 | 4143.1 | 240 | 0.0193 |
| الاسم الرمزي | الاسمية | الرقم | -عبر | بشكل عام | الوزن | الحساب لتحميل الكسر | المقاومة القصوى لـ 20 درجة مئوية |
| (ملي متر مربع) | (ملم) | (ملي متر مربع) | (ملم) | (كيلوغرام/كيلومتر) | daN | Ω/km | |
| (ميدج) | 22 | 7/2.06 | 23.33 | 6.18 | 64 | 399 | 1.227 |
| (أفيس) | 25 | 3/3.35 | 26.44 | 7.22 | 74 | 411 | 1.081 |
| البعوض | 25 | 7/2.21 | 26.85 | 6.63 | 73 | 459 | 1.066 |
| الـ (ويفل) | 30 | 3/3.66 | 31.56 | 7.89 | 86 | 486 | 0.9082 |
| البعوض | 35 | 7/2.59 | 36.88 | 7.77 | 101 | 603 | 0.7762 |
| الطائر السوداني | 40 | 7/2.79 | 42.8 | 8.37 | 117 | 687 | 0.6689 |
| النملة | 50 | 7/3.10 | 52.83 | 9.3 | 145 | 828 | 0.5419 |
| طيران | 60 | 7/3.40 | 63.55 | 10.2 | 174 | 990 | 0.4505 |
| الزجاجة الزرقاء | 70 | 7/3.66 | 73.65 | 10.98 | 202 | 1134 | 0.3881 |
| أذنين | 75 | 7/3.78 | 78.55 | 11.34 | 215 | 1194 | 0.3644 |
| الجراد | 80 | 7/3.91 | 84.05 | 11.73 | 230 | 1278 | 0.3406 |
| كليج | 90 | 7/4.17 | 95.6 | 12.51 | 262 | 1453 | 0.2994 |
| الدبابير | 100 | 7/4.39 | 106 | 13.17 | 290 | 1600 | 0.2702 |
| الخنفساء | 100 | 19/2.67 | 106.4 | 13.35 | 293 | 1742 | 0.2704 |
| النحل | 125 | 7/4.90 | 132 | 14.7 | 361 | 1944 | 0.2169 |
| الكريكت | 150 | 7/536 | 157.9 | 16.08 | 432 | 2385 | 0.1818 |
| الشوكة | 150 | 19/3.25 | 157.6 | 16.25 | 434 | 2570 | 0.1825 |
| السوسة | 175 | 19/3.53 | 185.9 | 17.65 | 511 | 2863 | 0.1547 |
| شافير | 200 | 19/3.78 | 213.2 | 18.9 | 587 | 3240 | 0.1349 |
| العنكبوت | 225 | 19/3.99 | 237.6 | 19.95 | 654 | 3601 | 0.1211 |
| الصراصير | 250 | 19/4.22 | 265.7 | 21.1 | 731 | 4040 | 0.1083 |
| الفراشة | 300 | 19/4.65 | 322.7 | 23.25 | 888 | 4875 | 0.08916 |
| النملة | 350 | 19/500 | 373.1 | 25 | 1027 | 5637 | 0.07711 |
| طائرة بدون طيار | 350 | 37/3.58 | 372.4 | 25.06 | 1027 | 5745 | 0.07741 |
| الجراد | 400 | 19/536 | 428.7 | 26.8 | 1180 | 6473 | 0.0671 |
| القرش | 400 | 37/3.78 | 415.2 | 26.46 | 1145 | 6310 | 0.06944 |
| حشرة ماي | 450 | 37/4.09 | 486.1 | 28.63 | 1340 | 7401 | 0.05931 |
| العقرب | 500 | 37/4.27 | 529.8 | 29.89 | 1461 | 7998 | 0.05441 |
| السيكادا | 600 | 37/4.65 | 628.3 | 32.55 | 1732 | 9495 | 0.04588 |
| طراندولا | 750 | 37/5.23 | 794.9 | 36.61 | 2192 | 12010 | 0.03627 |
| الاسم الرمزي | المساحة الإجمالية | التشنج و قطر السلك ملم |
الكتلة الخطية كغ/كيلومتر |
بشكل عام قطرها ملم |
الاسمية كسر الحمولة daN |
(ماكس دي سي) المقاومة عند 20 درجة مئوية ≤Ω/k |
|
| AWG أو الـ MCM |
ملم2 | ||||||
| (فيشبيل) | 6 | 13.29 | 7/1554 | 37 | 4.67 | 249 | 2.1692 |
| وردة | 4 | 21.16 | 7/1961 | 58 | 5.89 | 396 | 1.3624 |
| القزحية | 2 | 33.61 | 7/2.474 | 93 | 7.42 | 597 | 0.8577 |
| (بانسي) | 1 | 42.39 | 7/2.776 | 117 | 8.33 | 732 | 0.6801 |
| بوبي | 1/0 | 53.48 | 7/3.119 | 147 | 9.36 | 873 | 0.5390 |
| أستر | 2/0 | 67.42 | 7/3.503 | 186 | 10.51 | 1100 | 0.4276 |
| فلوكس | 3/0 | 85.03 | 7/3.932 | 234 | 11.80 | 1347 | 0.3390 |
| أوكسليب | 4/0 | 107.23 | 7/4.417 | 296 | 13.26 | 1698 | 0.2688 |
| الفاليريان | 250 | 126.71 | 19/2.931 | 349 | 14.57 | 2062 | 0.2275 |
| الـ (Sneezewort) | 250 | 126.71 | 7/4.80 | 349 | 14.4 | 2007 | 0.2275 |
| لوريل | 266.8 | 135.16 | 19/3.01 | 373 | 15.05 | 2200 | 0.2133 |
| دايزي | 266.8 | 135.16 | 7/4.96 | 373 | 14.9 | 2141 | 0.2133 |
| البيونية | 300 | 152.0 | 19/3.193 | 419 | 15.97 | 2403 | 0.1896 |
| الزنبق | 336.4 | 170.45 | 19/3.381 | 470 | 16.91 | 2695 | 0.1691 |
| النرجس | 350 | 177.35 | 19/3.447 | 489 | 17.24 | 2804 | 0.1625 |
| القنب | 397.5 | 201.42 | 19/3.673 | 555 | 18.36 | 3184 | 0.1431 |
| الذهب | 450 | 228 | 19/3.909 | 629 | 19.55 | 3499 | 0.1264 |
| سرنجة | 477 | 241.68 | 37/2.882 | 666 | 20.19 | 3849 | 0.1193 |
| الكون | 477 | 241.68 | 19/4.023 | 666 | 20.12 | 3708 | 0.1193 |
| الزهرة | 500 | 253.35 | 37/2.951 | 698 | 20.65 | 4035 | 0.1138 |
| زينيا | 500 | 253.35 | 19/4.12 | 698 | 20.6 | 3888 | 0.1138 |
| الدليلا | 556.5 | 282 | 19/4.346 | 777 | 21.73 | 4327 | 0.1022 |
| الخردل | 556.5 | 282 | 37/3.114 | 777 | 21.79 | 4362 | 0.1022 |
| (ميدوزويث) | 600 | 304 | 37/3.233 | 838 | 22.63 | 4703 | 0.0948 |
| الاوركيد | 636 | 322.25 | 37/3.33 | 888 | 23.31 | 4985 | 0.0894 |
| هويخيرا | 650 | 329.35 | 37/3.366 | 908 | 23.56 | 5095 | 0.0875 |
| العلم | 700 | 354.71 | 61/272 | 978 | 24.48 | 5146 | 0.0813 |
| رقم الرمز | المساحة المحسوبة | قطر السلك والسلك | القطر الكلي | الكتلة الخطية | الحساب لتحميل الكسر | المقاومة القصوى لـ 20 درجة مئوية |
| ملم2 | ملم2 | ملم | ملم | كغ/كيلومتر | daN | كيلومتر |
| 16 | 15.89 | 7/170 | 5.1 | 44 | 290 | 1.8018 |
| 25 | 24.25 | 7/2.10 | 6.3 | 67 | 425 | 1.1808 |
| 35 | 34.36 | 7/2 50 | 7.5 | 94 | 585 | 0.8332 |
| 50 | 49.48 | 7/3.00 | 9 | 135 | 810 | 0.5786 |
| 50 | 48.36 | 19/1.80 | 9 | 133 | 860 | 0.595 |
| 70 | 65.82 | 19/2.10 | 10.5 | 181 | 1150 | 0.4371 |
| 95 | 93.27 | 19/2.50 | 12.5 | 256 | 1595 | 0.3084 |
| 120 | 117 | 19/2.50 | 14 | 322 | 1910 | 0.2459 |
| 150 | 147.1 | 37/2.25 | 15.2 | 406 | 2570 | 0.196 |
| 185 | 181.6 | 37/2.50 | 17.5 | 501 | 3105 | 0.1587 |
| 240 | 242.54 | 61/225 | 20.2 | 670 | 4015 | 0.1191 |
| 300 | 299.43 | 61/250 | 22.5 | 827 | 4850 | 0.0965 |
| 400 | 400.14 | 61/289 | 26 | 1105 | 6190 | 0.07221 |
| 500 | 499.83 | 61/3.23 | 29.1 | 1381 | 7600 | 0.05781 |
| 625 | 626.2 | 91/296 | 32.6 | 1733 | 9690 | 0.04625 |
| 500 | 802.1 | 91/3.35 | 36.8 | 2219 | 12055 | 0.03611 |
| 1000 | 999.71 | 91/3.74 | 41.1 | 2766 | 14845 | 0.02897 |
يشير "المكعب والطبل المتشابك 1/0 2/0 4/0 العاري AAC 1350-H19" إلى نوع من الموصلات العارية المستخدمة لنقل الطاقة الكهربائية وتوزيعها.
المكعب والطبل المتشابك: هذا يشير إلى أن الموصلات متشابكة ويتم توفيرها على المكعبات أو الطبول لسهولة التعامل والتركيب.يتضمن الالتفاف عدة خيوط فردية من الألومنيوم معا لتشكيل موصل أكبر.
1/0، 2/0, 4/0: تمثل هذه الأرقام أحجام الموصلات أو مناطق المقطع العرضي. في هذه الحالة، 1/0، 2/0, و 4/0 هي الأحجام المستخدمة عادة للموصلات العارية.يتم تحديد الأحجام عادة في مقياس الأسلاك الأمريكية (AWG) أو الميلات الدائرية.
AAC العارية: AAC هي اختصار لـ "All Aluminum Conductor". وهذا يعني أن الموصل مصنوع بالكامل من الألومنيوم دون أي طلاء معدني إضافي.الموصلات العارية تستخدم عادة في خطوط الكهرباء العالية حيث لا تحتاج العزل.
1350-H19: 1350-H19 يشير إلى سبيكة معينة ومودة الألومنيوم المستخدم في الموصل. الرقم 1350 يشير إلى سبيكة الألومنيوم،تتكون في المقام الأول من الألومنيوم مع كميات صغيرة من العناصر الأخرىH19 يمثل مزاج أو صلابة الألومنيوم، مما يشير إلى أنه خضع لعملية معالجة حرارية محددة لتحقيق الخصائص الميكانيكية المطلوبة.
