تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Qifan
إصدار الشهادات: ISO9001, CCC, RoHS
رقم الموديل: AAC ديزي
شروط الدفع والشحن
الحد الأدنى لكمية: 100 م
الأسعار: usd3-8/meter
تفاصيل التغليف: براميل خشبية تفاصيل التغليف التعبئة الداخلية: بكرة خشبية، بكرة بلاستيكية، وبكرة ورق التغليف الخارجي:
وقت التسليم: 30-45days
شروط الدفع: D / A ، D / P ، L / C ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 50000 ألف متر/ شهر
رقم الطراز: |
AAC ديزي |
شكل المادة: |
أسلاك مستديرة |
مجموعة من تطبيق: |
خط نقل الطاقة |
العلامة التجارية: |
كيفان |
الضمان: |
10 سنوات |
مراقبة الجودة: |
200 |
اللون: |
الفضة |
حزمة النقل: |
بكرة وطبل |
المواصفات: |
1/0 2/0 4/0 |
العلامة التجارية: |
كيفان |
الأصل: |
الصين |
الرمز السريع: |
761490000 |
القدرة على العرض: |
50 طن يوميا |
النوع: |
عارية |
نوع الموصل: |
تقطعت |
التطبيق: |
تكاليف غير مباشرة |
المواد موصل: |
الألومنيوم |
غمد المواد: |
عارية |
مادة العزل: |
عارية |
رقم الطراز: |
AAC ديزي |
شكل المادة: |
أسلاك مستديرة |
مجموعة من تطبيق: |
خط نقل الطاقة |
العلامة التجارية: |
كيفان |
الضمان: |
10 سنوات |
مراقبة الجودة: |
200 |
اللون: |
الفضة |
حزمة النقل: |
بكرة وطبل |
المواصفات: |
1/0 2/0 4/0 |
العلامة التجارية: |
كيفان |
الأصل: |
الصين |
الرمز السريع: |
761490000 |
القدرة على العرض: |
50 طن يوميا |
النوع: |
عارية |
نوع الموصل: |
تقطعت |
التطبيق: |
تكاليف غير مباشرة |
المواد موصل: |
الألومنيوم |
غمد المواد: |
عارية |
مادة العزل: |
عارية |
| رقم الرمز | مساحة | عدد الأسلاك | قطرها | الكتلة الخطية | القوة المسجلة | المقاومة القصوى لـ 20 درجة مئوية | |
| ملم2 | أسلاك | كوند. | كغ/كيلومتر | kN | Ω/km | ||
| 10 | 10 | 7 | 1.35 | 4.05 | 27.4 | 1.95 | 2.8633 |
| 16 | 16 | 7 | 1.71 | 5.12 | 43.8 | 3.04 | 1.7896 |
| 25 | 25 | 7 | 2.13 | 6.4 | 68.4 | 4.5 | 1.1453 |
| 40 | 40 | 7 | 2.7 | 8.09 | 109.4 | 6.8 | 0.7158 |
| 63 | 63 | 7 | 3.39 | 10.2 | 172.3 | 10.39 | 0.4545 |
| 100 | 100 | 19 | 2.59 | 12.9 | 274.8 | 17 | 0.2877 |
| 125 | 125 | 19 | 2.89 | 14.5 | 343.6 | 21.25 | 0.2302 |
| 160 | 160 | 19 | 3.27 | 16.4 | 439.8 | 26.4 | 0.1798 |
| 200 | 200 | 19 | 3.66 | 18.3 | 549.7 | 32 | 0.1439 |
| 250 | 250 | 19 | 4.09 | 20.5 | 687.1 | 40 | 0.1151 |
| 315 | 315 | 37 | 3.29 | 23 | 867.9 | 51.97 | 0.0916 |
| 400 | 400 | 37 | 3.71 | 26 | 1102 | 64 | 0.0721 |
| 450 | 450 | 37 | 3.94 | 27.5 | 1239.8 | 72 | 0.0641 |
| 500 | 500 | 37 | 4.15 | 29 | 1377.6 | 80 | 0.0577 |
| 560 | 560 | 37 | 4.39 | 30.7 | 1542.9 | 89.6 | 0.0515 |
| 630 | 630 | 61 | 3.63 | 32.6 | 1738.3 | 100.8 | 0.0458 |
| 710 | 710 | 61 | 3.85 | 34.6 | 1959.1 | 113.6 | 0.0407 |
| 800 | 800 | 61 | 4.09 | 36.8 | 2207.4 | 128 | 0.0361 |
| 900 | 900 | 61 | 4.33 | 39 | 2483.3 | 144 | 0.0321 |
| 1000 | 1000 | 61 | 4.57 | 41.1 | 2759.2 | 160 | 0.0289 |
| 1120 | 1120 | 91 | 3.96 | 43.5 | 3093.5 | 179.2 | 0.0258 |
| 1250 | 1250 | 91 | 4.18 | 46 | 3452.6 | 200 | 0.0231 |
| 1400 | 1400 | 91 | 4.43 | 48.7 | 3866.9 | 224 | 0.0207 |
| 1500 | 1500 | 91 | 4.58 | 50.4 | 4143.1 | 240 | 0.0193 |
| الاسم الرمزي | الاسمية | الرقم | -عبر | بشكل عام | الوزن | الحساب لتحميل الكسر | المقاومة القصوى لـ 20 درجة مئوية |
| (ملي متر مربع) | (ملم) | (ملي متر مربع) | (ملم) | (كيلوغرام/كيلومتر) | daN | Ω/km | |
| (ميدج) | 22 | 7/2.06 | 23.33 | 6.18 | 64 | 399 | 1.227 |
| (أفيس) | 25 | 3/3.35 | 26.44 | 7.22 | 74 | 411 | 1.081 |
| البعوض | 25 | 7/2.21 | 26.85 | 6.63 | 73 | 459 | 1.066 |
| الـ (ويفل) | 30 | 3/3.66 | 31.56 | 7.89 | 86 | 486 | 0.9082 |
| البعوض | 35 | 7/2.59 | 36.88 | 7.77 | 101 | 603 | 0.7762 |
| الطائر السوداني | 40 | 7/2.79 | 42.8 | 8.37 | 117 | 687 | 0.6689 |
| النملة | 50 | 7/3.10 | 52.83 | 9.3 | 145 | 828 | 0.5419 |
| طيران | 60 | 7/3.40 | 63.55 | 10.2 | 174 | 990 | 0.4505 |
| الزجاجة الزرقاء | 70 | 7/3.66 | 73.65 | 10.98 | 202 | 1134 | 0.3881 |
| أذنين | 75 | 7/3.78 | 78.55 | 11.34 | 215 | 1194 | 0.3644 |
| الجراد | 80 | 7/3.91 | 84.05 | 11.73 | 230 | 1278 | 0.3406 |
| كليج | 90 | 7/4.17 | 95.6 | 12.51 | 262 | 1453 | 0.2994 |
| الدبابير | 100 | 7/4.39 | 106 | 13.17 | 290 | 1600 | 0.2702 |
| الخنفساء | 100 | 19/2.67 | 106.4 | 13.35 | 293 | 1742 | 0.2704 |
| النحل | 125 | 7/4.90 | 132 | 14.7 | 361 | 1944 | 0.2169 |
| الكريكت | 150 | 7/536 | 157.9 | 16.08 | 432 | 2385 | 0.1818 |
| الشوكة | 150 | 19/3.25 | 157.6 | 16.25 | 434 | 2570 | 0.1825 |
| السوسة | 175 | 19/3.53 | 185.9 | 17.65 | 511 | 2863 | 0.1547 |
| شافير | 200 | 19/3.78 | 213.2 | 18.9 | 587 | 3240 | 0.1349 |
| العنكبوت | 225 | 19/3.99 | 237.6 | 19.95 | 654 | 3601 | 0.1211 |
| الصراصير | 250 | 19/4.22 | 265.7 | 21.1 | 731 | 4040 | 0.1083 |
| الفراشة | 300 | 19/4.65 | 322.7 | 23.25 | 888 | 4875 | 0.08916 |
| النملة | 350 | 19/500 | 373.1 | 25 | 1027 | 5637 | 0.07711 |
| طائرة بدون طيار | 350 | 37/3.58 | 372.4 | 25.06 | 1027 | 5745 | 0.07741 |
| الجراد | 400 | 19/536 | 428.7 | 26.8 | 1180 | 6473 | 0.0671 |
| القرش | 400 | 37/3.78 | 415.2 | 26.46 | 1145 | 6310 | 0.06944 |
| حشرة ماي | 450 | 37/4.09 | 486.1 | 28.63 | 1340 | 7401 | 0.05931 |
| العقرب | 500 | 37/4.27 | 529.8 | 29.89 | 1461 | 7998 | 0.05441 |
| السيكادا | 600 | 37/4.65 | 628.3 | 32.55 | 1732 | 9495 | 0.04588 |
| طراندولا | 750 | 37/5.23 | 794.9 | 36.61 | 2192 | 12010 | 0.03627 |
| الاسم الرمزي | المساحة الإجمالية | التشنج و قطر السلك ملم |
الكتلة الخطية كغ/كيلومتر |
بشكل عام قطرها ملم |
الاسمية كسر الحمولة daN |
(ماكس دي سي) المقاومة عند 20 درجة مئوية ≤Ω/k |
|
| AWG أو الـ MCM |
ملم2 | ||||||
| (فيشبيل) | 6 | 13.29 | 7/1554 | 37 | 4.67 | 249 | 2.1692 |
| وردة | 4 | 21.16 | 7/1961 | 58 | 5.89 | 396 | 1.3624 |
| القزحية | 2 | 33.61 | 7/2.474 | 93 | 7.42 | 597 | 0.8577 |
| (بانسي) | 1 | 42.39 | 7/2.776 | 117 | 8.33 | 732 | 0.6801 |
| PoPP | 1/0 | 53.48 | 7/3.119 | 147 | 9.36 | 873 | 0.5390 |
| أستر | 2/0 | 67.42 | 7/3.503 | 186 | 10.51 | 1100 | 0.4276 |
| فلوكس | 3/0 | 85.03 | 7/3.932 | 234 | 11.80 | 1347 | 0.3390 |
| أوكسليب | 4/0 | 107.23 | 7/4.417 | 296 | 13.26 | 1698 | 0.2688 |
| الفاليريان | 250 | 126.71 | 19/2.931 | 349 | 14.57 | 2062 | 0.2275 |
| الـ (Sneezewort) | 250 | 126.71 | 7/4.80 | 349 | 14.4 | 2007 | 0.2275 |
| لوريل | 266.8 | 135.16 | 19/3.01 | 373 | 15.05 | 2200 | 0.2133 |
| دايزي | 266.8 | 135.16 | 7/4.96 | 373 | 14.9 | 2141 | 0.2133 |
| البيونية | 300 | 152.0 | 19/3.193 | 419 | 15.97 | 2403 | 0.1896 |
| الزنبق | 336.4 | 170.45 | 19/3.381 | 470 | 16.91 | 2695 | 0.1691 |
| النرجس | 350 | 177.35 | 19/3.447 | 489 | 17.24 | 2804 | 0.1625 |
| القنب | 397.5 | 201.42 | 19/3.673 | 555 | 18.36 | 3184 | 0.1431 |
| الذهب | 450 | 228 | 19/3.909 | 629 | 19.55 | 3499 | 0.1264 |
| سرنجة | 477 | 241.68 | 37/2.882 | 666 | 20.19 | 3849 | 0.1193 |
| الكون | 477 | 241.68 | 19/4.023 | 666 | 20.12 | 3708 | 0.1193 |
| الزهرة | 500 | 253.35 | 37/2.951 | 698 | 20.65 | 4035 | 0.1138 |
| زينيا | 500 | 253.35 | 19/4.12 | 698 | 20.6 | 3888 | 0.1138 |
| الدليلا | 556.5 | 282 | 19/4.346 | 777 | 21.73 | 4327 | 0.1022 |
| الخردل | 556.5 | 282 | 37/3.114 | 777 | 21.79 | 4362 | 0.1022 |
| (ميدوزويث) | 600 | 304 | 37/3.233 | 838 | 22.63 | 4703 | 0.0948 |
| الاوركيد | 636 | 322.25 | 37/3.33 | 888 | 23.31 | 4985 | 0.0894 |
| هويخيرا | 650 | 329.35 | 37/3.366 | 908 | 23.56 | 5095 | 0.0875 |
| العلم | 700 | 354.71 | 61/272 | 978 | 24.48 | 5146 | 0.0813 |
| رقم الرمز | المساحة المحسوبة | قطر السلك والسلك | القطر الكلي | الكتلة الخطية | الحساب لتحميل الكسر | المقاومة القصوى لـ 20 درجة مئوية |
| ملم2 | ملم2 | ملم | ملم | كغ/كيلومتر | daN | كيلومتر |
| 16 | 15.89 | 7/170 | 5.1 | 44 | 290 | 1.8018 |
| 25 | 24.25 | 7/2.10 | 6.3 | 67 | 425 | 1.1808 |
| 35 | 34.36 | 7/2 50 | 7.5 | 94 | 585 | 0.8332 |
| 50 | 49.48 | 7/3.00 | 9 | 135 | 810 | 0.5786 |
| 50 | 48.36 | 19/1.80 | 9 | 133 | 860 | 0.595 |
| 70 | 65.82 | 19/2.10 | 10.5 | 181 | 1150 | 0.4371 |
| 95 | 93.27 | 19/2.50 | 12.5 | 256 | 1595 | 0.3084 |
| 120 | 117 | 19/2.50 | 14 | 322 | 1910 | 0.2459 |
| 150 | 147.1 | 37/2.25 | 15.2 | 406 | 2570 | 0.196 |
| 185 | 181.6 | 37/2.50 | 17.5 | 501 | 3105 | 0.1587 |
| 240 | 242.54 | 61/225 | 20.2 | 670 | 4015 | 0.1191 |
| 300 | 299.43 | 61/250 | 22.5 | 827 | 4850 | 0.0965 |
| 400 | 400.14 | 61/289 | 26 | 1105 | 6190 | 0.07221 |
| 500 | 499.83 | 61/3.23 | 29.1 | 1381 | 7600 | 0.05781 |
| 625 | 626.2 | 91/296 | 32.6 | 1733 | 9690 | 0.04625 |
| 500 | 802.1 | 91/3.35 | 36.8 | 2219 | 12055 | 0.03611 |
| 1000 | 999.71 | 91/3.74 | 41.1 | 2766 | 14845 | 0.02897 |
المنتجات الرئيسية: كابلات الكهرباء من 220kv وأقل ، وكابلات مطاطية مغلفة ، وأسلاك الطاقة الشمسية ، وكابلات الطاقة الشمسية الخاصة ، وكابلات التحكم ، وكابلات الكمبيوتر ، وأسلاك الألومنيوم المتدلية من الصلب ،كابلات ما قبل التفرع، الكابلات الصديقة للبيئة منخفضة الجهد الخالية من الهالوجين ، كابلات تعدين الفحم ، عزل الفلوروسيليكون الكابلات المقاومة لدرجات الحرارة العالية ، كابلات الدرع ، كابلات المعدات الكهربائية للسفن ،كابلات مركبة كهربائية ضوئية، كابلات سحب عالية القوة ، كابلات لأنظمة الطاقة الشمسية ، كابلات لسيارات النقل السكك الحديدية ذات الجهد المسموح به من 3kv أو أقل ، كابلات الشبكة المحلية ، كابلات المحول ،كابلات ترددات الراديو، كابلات محطات الطاقة النووية ، كابلات الآلات في الموانئ ، كابلات معزولة من المعادن ، كابلات تحت الماء وأكثر من 100 نوع
1.30 سنة من الخبرة في الإنتاج
2شهادات المنتجات: UL,CE,BV,TUV,KEMA,PSB,SABS,ABS,NK,LR,KR,GL الخ
3خدمة OEM متاحة على أساس التفويض الرسمي والقانوني.
4نظام مراقبة جودة صارم
5تسليم سريع و ردود فعل وقت تسليم أسرع من منافسينا
6جودة ممتازة بسعر معقول
7دعم تقني قوي (بيانات تقنية ورسومات إلخ)
8خدمة العمل الجماعي المهنية لك بشكل فعال.
9.المخزون متاح، عينة مجانية متاحة.

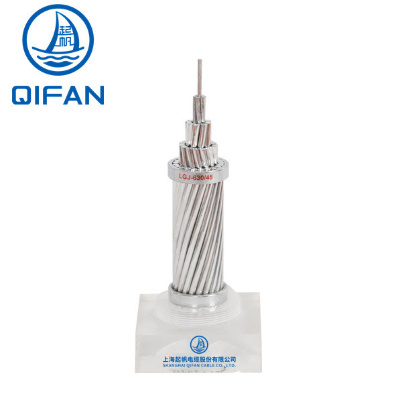

تشير China Aluminum Qifan Reel and Drum إلى منتجات كابلات الألومنيوم المصنعة من قبل Qifan ، وهو مصنع كابلات صيني.يتم توفير الكابلات عادة في الملفات والدبابيس لسهولة النقل والتركيبأبعاد الكابلات المذكورة، 1/0، 2/0, و 4/0, تشير إلى أحجام سلكية أمريكية (AWG) من الموصلات.
هنا تقسيم للمعلومات المقدمة:
موصلات الألومنيوم: يتم تصنيع الكابلات من موصلات الألومنيوم. الألومنيوم هو مادة شائعة الاستخدام للموصلات الكهربائية بسبب طبيعتها الخفيفة الوزن وفعالية التكلفة. ومع ذلك ، فإن الكابلات المستخدمة في المواد الكهربائية هي الكابلات المستخدمة في المواد الكهربائية.لديه مقاومة أعلى قليلا مقارنة مع الموصلات النحاسية.
1350-H19: يشير مصطلح "1350-H19" إلى درجة ومودة الألومنيوم المستخدم في الموصلات. في هذه الحالة يتم تصنيع الموصلات من سبيكة الألومنيوم 1350,مصممة خصيصاً للتطبيقات الكهربائية"H19" يشير إلى أن الألومنيوم قد تم العمل به في البرد وتصلب الشق لتحسين خصائصه الميكانيكية.
أحجام الكابلات: الأحجام المذكورة ، 1/0 ، 2/0 ، و 4/0 ، هي أحجام AWG المستخدمة عادة في أمريكا الشمالية للإشارة إلى مساحة القسم العرضي للموصلات. كلما كان عدد AWG أكبر ،كلما كان حجم الموصل أصغريتم استخدام هذه الأحجام عادةً لتطبيقات الجهد المتوسط إلى العالي.
يمكن أن تختلف التطبيقات والاستخدامات المحددة لهذه الكابلات تبعاً للصناعة والمتطلبات. ويمكن استخدامها لتوزيع الطاقة أو خطوط النقل أو غيرها من المنشآت الكهربائية.
عند اختيار واستخدام الكابلات، من المهم أن تأخذ في الاعتبار القواعد والمعايير واللوائح الكهربائية المحلية لضمان الامتثال والسلامة.الاستشارة مع المهنية المؤهلة أو الإشارة إلى أوراق بيانات المنتج المحددة من الشركة المصنعة يمكن أن توفر معلومات أكثر تفصيلا حول مواصفات الكابلات وتطبيقاتها.
